2019-03-061、 打开软件CAD,再打开等轴平面,等轴测扑捉在命令行输入ds。
2、然后按快捷键F5切换到等轴测平面上,如图所示命令框中就会显示出来。
3、开启正交按F8在命令行输入L 然后输入600 ,再依次输入200,输入600,输入200,这样一个矩形就出来了,如图所示。

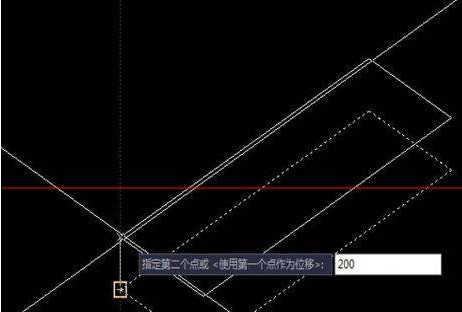

4、在命令框中输入CO,然后选择整个矩形,取消正交按F8,光标垂直在输入高度200。
5、然后把其余3个用直线链接起来,如图所示。
6、这样一个长方体就这样制作出来了,如图所示。
0 / 200
CAD自学Tips
学习CAD,刚入门便会遇到很多问题,如果没有得到有效的解决办法,会形成我们学习过程的阻碍
今天小编带来3套CAD最合适的课程,不妨先学习看看,或许可以帮你在入门CAD的路上事半功倍~
1. 【AutoCAD完全自学宝典】这套课程非常适合零基础接触CAD的同学,因为它非常全面和系统,包含了基础知识、平面、三维、建模以及大量的案例实操练习,学习后能快速掌握软件CAD的运用和制图的规范。
2. 【CAD施工图深化技巧实战教程】 全新施工图深化精品课程,从零基础开始学习施工图基础用法和墙体绘制,并结合项目实战案例全面剖析,培养规范绘图思维,帮你快速提升施工图深化能力。
3. 【CAD(机械)基础到精通视频教程】如果你想学机械方面的CAD绘图,这套课再适合不过了。这套课程包含了CAD基础操作、常用命令、绘图、标注工具、三维建模、三维实战等模块的使用技巧,学习后能快速掌握软件在机械设计方面的运用和制图规范与技巧。
相关课程
原创课程,简单易学相关问答
CAD使用斜二测方法绘制长方体的方法有哪些?
回答:
1、 打开软件CAD,再打开等轴平面,等轴测扑捉在命令行输入ds。2、然后按快捷键F5切换到等轴测平面上,如图所示命令框中就会显示出来。3、开启正交按F8在命令行输入L 然后输入600 ,再依次输入200,输入600,输入200,这样一个矩形就出来了,如图所示。4、在命令框中输入CO,然后选择整个矩形,取消正交按F8,光标垂直在输入高度200。5、然后把其余3个用直线链接起来,如图所示。6、这样一个长方体就这样制作出来了,如图所示。
Auto CAD如何使用斜二测方法绘制长方体?
回答:
大家在绘制一些表示图的时候,就可以用斜二测绘制的方法。希望可以帮到大家,在这里介绍怎么绘制斜二测图形。举例说明,绘制一个长方体长600 宽200高200。1、首先打开软件,CAD。在打开等轴平面,等轴测扑捉在命令行输入ds。2、然后按快捷键F5切换到等轴测平面上,如图所示命令框中就会显示出来。3、开启正交按F8在命令行输入L 然后输入6004、在依次输入200,如图所示。5、在输入600,如图所示。6、在输入200,这样一个矩形就出来了,如图所示。7、在命令框中输入CO,然后选择整个矩形,取消正交按F8,光标垂直在输入高度2008、然后把其余3个用直线链接起来,如图所示。9、这样一个长方体就这样制作出来了,如图所示。注意事项: 要细心,多看命令窗口。
求CAD绘制长方体的方法。。。
回答:
一般我们进入CAD时都是处于二维图形绘制的界面,因此我们首先需要进入三维图形绘制模式。点击俯视两个字,会弹出一个界面,然后我们选择西南等轴测作为我们的视图。(也可根据需要选择其他立体视图)可以通过视图调整进行调整:点击菜单,选择长方体-使用长方体-选择第一个点及第二个点。然后选择最后一个点我们已经完成了绘制长方体的步奏啦:
CAD的长方体如何使用差集切除一个圆洞?CAD用差集切除长方体的一个圆洞的方法
回答:
CAD用差集切除长方体的一个圆洞的方法1、首先,在Cad中绘制一个矩形,然后通过三维拉伸命令(EXT),输入拉伸的高度,这里为2,将其拉伸为三维实体。2、我们现在要在这个三维实体上“挖”一个孔,也就是要切除一部分“料”,在Cad三维绘图中,没有直接切除的概念。而是用逻辑运算-“差集”。也就是要切一个什么形状,就要有一个那个形状的三维实体,然后通过差集,将其“切除”。所以,现在需要一个圆柱体。3、之后,我们将圆柱体移动到长方体中,要切除哪个位置,就将其移动到哪里。4、长方体移动完成之后,现在就要开始进行差集,“差集”的命令行命令为 SU。5、首先,选择被切除实体,这时选择长方体-“空格”;然后选择要切除实体,这里选择圆柱体-“空格”;即可完成切除。以上就是“CAD用差集切除长方体的一个圆洞的方法”演示过程了,看完这个教程你学会了么。AutoCAD热门教程推荐:''AutoCAD2020工装施工图及深化教程''是最受欢迎的课程之一了,这个教程能够带领你熟练掌握工装施工图深化绘制标准,学完之后你可以独立深化大型项目施工图,通过常用插件以及绘制技巧,提高30%的绘图效率,按时按量的完成所在项目深化图纸。所以想学工装施工图和深化的同学,要好好看看这个教程哦。更多AutoCAD的教程课程就在羽兔网,点击链接了解更多:https://www.yutu.cn/academy_0_0_0_1_0_0_457.html。
cad中旋转长方体的方法是什么?
回答:
1、首先选中矩形,快捷键ro,空格键,如图所示2、然后选中一个基点,如图所示,命令版上会出现命令,我们选择R,空格,如图所示3、命令版出现的是指定参照角,如图所示4、我们选择矩形的最下面的两个点,先选择右边的点,然后左边的点,如图所示5、然后会出现指定新角度,点击新角度的另一边,就可以了,旋转成功,如图所示
CAD长方体标注顶面与底面尺寸的方法是什么?
回答:
1、打开CAD,然后通过【绘图】》【实体】》【长方体】选项,绘制一个长方体。2、接着在命令行中输入“UCS”后按回车键。3、将光标移至模型顶面合适位置,并设置好X与Y轴的方向,如图所示。4、接着选择【标注】选项,在标注列表中选择【线性】选项。5、在绘图区中,指定好模型的标注起点与端点,并指定好尺寸线位置即可完成标注操作。
CAD高版本转低版本的方法有哪些?怎么操作?
回答:
当我们打开一张CAD图纸进行查看的时候,不管怎么操作都打不开,经过反复的核查后才发现是因为图纸版本太高的缘故导致打不开。那就需要将CAD图纸的版本进行转换。那么要怎么来进行操作呢?高版本CAD图纸如何转换为低版本呢?下面小编就来教教大家操作方法。 步骤一:首先,将常电脑进行打开,之后启动一个浏览器在浏览器的搜索框中进行搜索“迅捷CAD转换器”,进入到下载界面后点击下载,根据操作步骤的提示将CAD转换器安装到电脑中。 步骤二:接下来进行安装完成之后,再双击该软件进入到操作界面中,之后鼠标在点击该软件上方中的“CAD版本转换”按钮,点击“添加文件”选项,之后在界面弹出的“打开”对话框中打开需要进行版本转换的图纸。 步骤三:然后,图纸添加完成之后,在软件下方中的“输出版本”中设置为较低版本进行转换,还可以对转换图纸的格式类型进行设置。 步骤四:最后,设置完成后,就可以点击“批量转换”按钮进行转换,可以在状态栏中查看转换的进度。
如何使用CAD绘制多线?求cad绘制多线的方法和技巧?
回答:
1、 执行打开命令(快捷键Ctrl+O),打开素材文件。2、 输入"ml"调用多线命令。3、 选择比例“S”选项,回车。4、 输入比例参数“240”,回车。5、 选自对正“J”选项,回车。6、 选择无“Z”选项,回车。7、 捕捉右上方垂直直线的中点。8、 按F10开启极轴追踪功能,向左移动鼠标,输入多线参数“1520”,回车。9、 向下移动鼠标,输入多线参数“640”,回车。10、多线绘制完成。
cad中的墙体怎么绘制的?有快速画出cad墙体的方法吗?求教谢谢
回答:
1、打开cad后新建“图层”,名称和颜色可以根据你自己选择设置,设置完以后点击确定2、点击“多样式”图标,进入“多样式”选项。3、选择“新建”,在直线选项中勾选起点和端点,并设置偏移的数值4、设置好以后就可以开始在图层上绘制墙线5、绘制出来的墙线效果如下图所示,可以根据你自己需要的进行绘制。希望可以帮到你,有什么问题可以在溜溜自学提问,小编看到会尽力帮助你的
CAD利用直线绘制长方体轴测图?
回答:
据轴测投影的性质,若两直线在空间相互平行,则它们的轴测投影仍相互平行,所以凡和坐标轴平行的直线,它的轴测图也一定和轴测轴平行。由于3 个轴测轴与水平方向所成的角度分别为30°、90°和150°,所以立体上凡与坐标轴平行的棱线,在立体的轴测图中也分别与轴测轴平行。在绘图时,可分别把这些直线画成与水平方向成30°、90°和1500°的角。对于一般位置的直线(即与3 个坐标轴均不平行的直线),则 可以通过平行线来确定该直线两个端点的轴测投影,然后再连接这两个端点的轴测图,组成一般位置直线的轴测图。1.CAD采用前面所讲的方法设置好等轴测环境,按【F8】键打开正交捕捉。2.按功能键【F5】切换到右视平面,首先绘制长方体的右视平面,在命令行输入【L】直线命令,在绘图窗口中单击鼠标捕捉一点,如图所示。3.先将光标移动至30°方向,然后输入100并按空格键。4.将光标移至90°方向,然后输入50并按空格键。5.将光标移至210°方向,然后输入100并按空格键。6.在命令提示下选择“闭合”,绘制长方体的右视平面如图所示。7.下面绘制长方体的左视平面。按功能键【F5】切换到左视平面;在命令行输入【L】直线命令,在绘图窗口中单击鼠标捕捉一点,如图所示。8.将光标移至150°方向,然后输入100并按空格键。9.将光标移至90°方向,然后输入50并按空格键。10.最后在绘图区域捕捉如图所示的端点单击鼠标,按空格键完成绘制长方体的左视平面。11.复制一份左视平面到目标位置,绘制效果如图所示。12.绘制出俯视平面上的直线,然后删除被遮挡住的直线,最终效果如图所示。
