草图大师文件怎样导入到SolidWorks中?

文章来源:vivimi 发布时间:2021-01-12 浏览量:7

在这里我整理了一下具体的操作方法。Sketchup是用于景观和建筑设计的3D软件,SolidWorks是用于机械设计的3D软件,它们的文件格式确实不能直接通用,因此一般的Sketchup文件要借助其他软件导入SolidWorks。下面是我的日常操作方法,我借助的是meshlab这个软件(其他类似软件均可)。


第1步,首先运行Sketchup,然后打开所需文件;

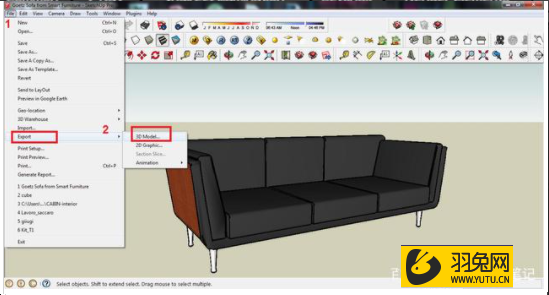

第2步,单击文件file-导出export-3D模型:

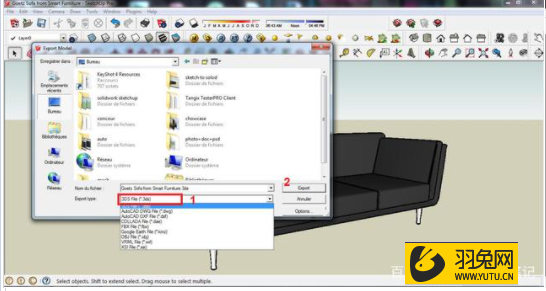

第3步,在文件格式中选择“3ds”:

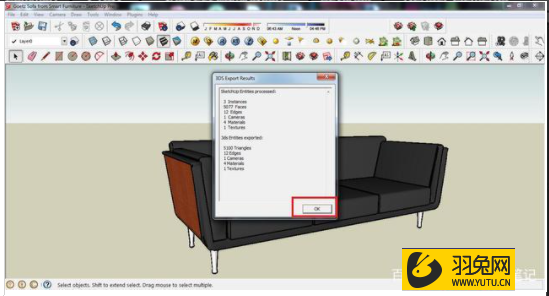

第4步,然后单击导出export,单击确定“OK”:

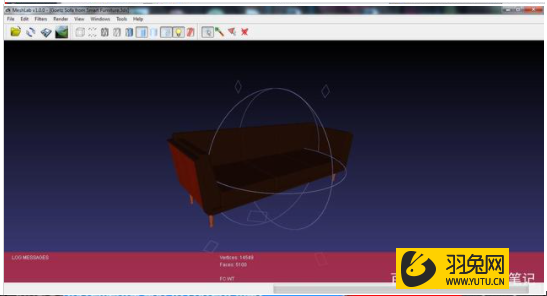

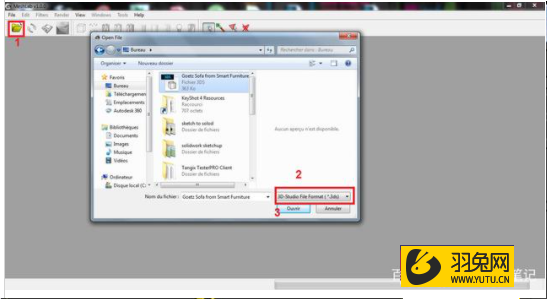

第5步,然后打开软件Meshlab,接着单击打开图标1,然后选择刚才导出的3ds格式文件:


第6步,单击打开:


第7步,单击保存图标1,然后选择文件格式stl,见标注2所示:

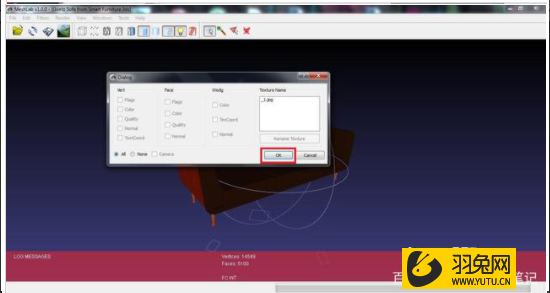

第8步,其他选项默认,然后单击确定:

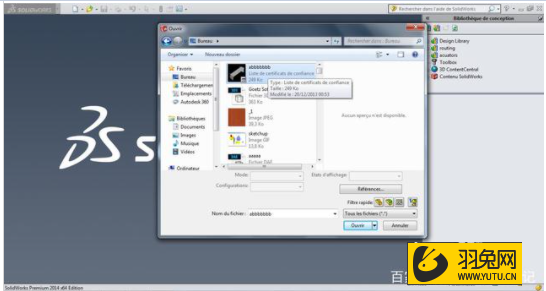

第9步,开启SolidWorks软件,点击文件-打开(快捷键ctrl+o),选择您刚刚保存的stl文件,点击确定。:


第10步,最后打开完成如图:


简而言之,SolidWorks支持3D文件格式,并且可以使用SolidWorks打开,因此,如何将其转换为SolidWorks支持的格式是关键步骤。除了以上方法之外,还可以使用3Dmax、maya、blender等软件将su格式的格式转换为SolidWorks文件格式,至于具体使用方法,可以根据手头上的资源进行操作。
